主板前面板跳线插座

  电脑主板前面板跳线插座一般在角或边上,远离CPU,靠近PCI插槽(如果有的话)或SATA接口。至于上面的跳线具体布置不一定就是下图中的样子,不同品牌或型号的主板可能不同,以下的是技嘉B150M-D3H的,我拿来作个例子而已,其它主板最好参考对应的说明书,如果没有随板附送,可以去官网上,比如这块技嘉板,随板给的一个几页的小册子什么有用的都没写,不如去下载官网PDF文档详细。

  就算不看说明书,大多主板上也会在跳线附近标注,可能需要比较好的眼神,因为有的字会比较小;具体标注的内容则大同小异,可以参考下图,可能有的部件不是通用的,比如CI,机箱开启检测,不是所有的主板都有,但电源开关和指示灯、硬盘指示灯、复位键一般是都有的。

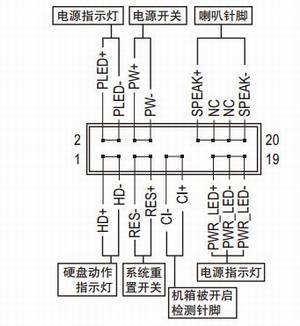

主板前面板跳线插座

  speak,有的写作spk(就象复位键,有的写作RST,而不上图中的RES),是接机箱喇叭的,有的是在前面板插座上,有的是单独自己一个跳线插座。一般是四针,有的机箱的喇叭是固定在机箱前面或底部的,把线接到跳线上就可以了,有的这个喇叭是独立的,一排4个插孔,其实只有头尾两个有线接一个小小喇叭,可单独接上跳线。如果不接speak也是可以的,但开机就没有那嘀的一声响,也没有报警声,如果有启动错误的话。当然如果想关掉机箱喇叭就是把这个speak上的插头拔掉不接。

  电源开关指示灯,有三针,也有两针,一般是两针,所以如上图中这两种形式都有,接哪个都行,即使你的电源指示灯是两线的,也可以跨接三针中的1、3两个跳线针,照样可以点亮,所以有的主板上只有三针的电源灯跳线,也是这样接。
