看主板、选主板

安全看保险

  这里所提的看保险,主要是指看主板的I/O接口附近是否有足够数量的保险。保险的作用是当外部设键盘、鼠标、显示器等错误地进行热插拔或外界电流突然增大如遇到雷击时,能自动熔断,以保护主板。而如果没有,则很容易造成主板烧毁。

  从外观上来看,主板上常见的保险为绿色或灰色扁平状,类似于贴片电容(见下图)。一般来说,一款合格的主板在键盘、鼠标、USB接口附近都会有这样的保险。而高档主板在SATA硬盘接口附近也会有这样的保险。

主板的保险

  当然,也有部分主板为了降低生产成本,而减少了保险的使用量,主板上留下了明显的空焊位。使用这种主板所带来安全隐患显而易见,如果我们在挑选主板时,只在I/O接口附近看到一个或两个这样的保险,对于这样的主板,从安全角度来看,还是敬而远之为好。

  为了安全,优先选择具有防雷模块的主板,就是蓝色的那个,一般是两个。

主板防雷模块

主板防雷模块

也有的主板只有一个,位置很好找的,一定会在网线插口旁边,如下图

主板防雷模块

稳定看供电

  主板是电脑稳定运行的前提,而一款主板能否稳定工作,供电是最主要的因素。对于我们来说,要关注的是CPU、内存、显卡这几个关键位置的供电情况。主要看采用了几相供电,简化是否过度。

  如何判断主板的CPU供电有几相并不是很复杂。一般来说,单相供电是由一个电感线圈、两个电容和几个场效应管组成。当然,也有的主板会在单相供电中加强电容的数量,不过判断方法基本相同,即数线圈的数量,主板有几个线圈就是几相供电。至于用料方面,目前几乎所有的主板在CPU供电上均采用了全封闭电感和固态电容。对于普通消费者来说,这些用料的不同品牌或型号在日常使用中的差别并不明显。

  还要注意一点就是看一相供电中有几个场效应管。从外观来看,场效应管就是CPU供电中的那些贴片。单相供电中场效应管的数量越多,每个场效应管所分担的电流就会越小,这样,CPU所得到的电力供应就会越稳定。一般来说,一款好的主板,其CPU每相供电电路中至少应有三个场效应管。如下图所示的这块主板采用了三相供电,每相有两个场效应管,数量偏少。

主板三相供电


  小贴士:当电脑运行一段时间后,我们可以用温度计来测量场效应管的温度,如果超过75℃,那说明场效应管的数量不足,单一场效应管所承担的电流过大导致发热量较高。这时,我们需要为场效应管加装散热片甚至安装风扇辅助散热。

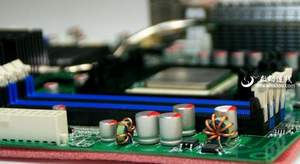

   看供电也就是看扼流圈和电容、电感。偷工减料的主板用的东西都会少一些,而且档次也要差一点,看图

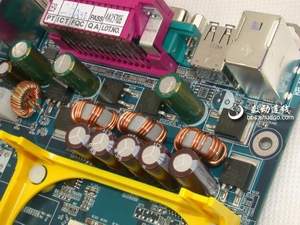

主板供电

上图中被铜丝环绕的那个一般称为扼流圈,它的作用是至关重要的。不光是在主板上,连电源里面也用。

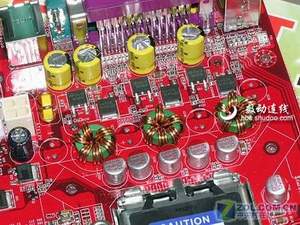

主板的扼流圈


有时候它是被包起来的,也可以是躺下来的,颜色红绿蓝紫都有,不过铜丝环绕的特征还是很明显的,如下图

扼流圈

主板

发展到后来,出现了电感,结构与扼流圈类似,但是电气性能更好,成本也要高一点,所以在一个时期内出现了中高端主板用电感,低端主板用扼流圈的情况,不过现在新出的主板都是用电感了。

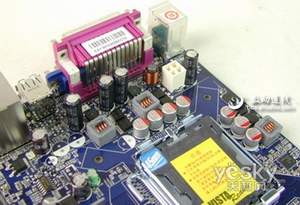

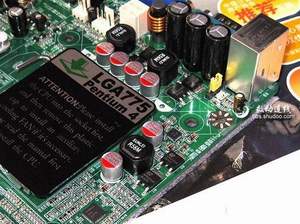

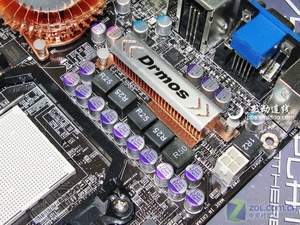

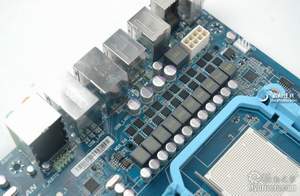

主板上的电感

主板上的电感

主板上的电感

电感多为方形,突出较MOS要高,黑色或者灰色。

  至于显卡和内存的供电情况,供电相数的判断标准和CPU供电相同。一般来说,这些位置的供电会略逊于CPU供电。但也要注意,切不可过度精简。最常见的情况是在显卡和内存供电上只采用场效应管和电容,并且数量较少,而供电中最为关键的电感线圈却不见了踪影(如图)。

主板供电

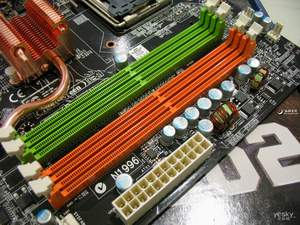

  内存则比较特殊一点,因为对于目前主流的内存接口来说,完整的主板内存供电必须要有两相,分别负责内存核心的1.8V电压和输入输出的3.3V电压。判断方面也很简单,就看内存插槽附近是不是有两个电感(如图),当然,还要有一定数量的电容和场效应管。

主板供电

  不过,目前却有部分主板将这两相供电进行了精简,只保留了负责1.8V的那一路,而3.3V的那一路则直接依靠电源输出供电。而电源输出电压显然在稳定性方面较差,这样的主板在使用内存数量较多(如四根)或超频时,稳定性不及采用两相供电的主板。

  显卡、内存的供电部分和CPU的供电一样,先后经历了扼流圈,电感的过渡,需要大量的电容。优秀的内存、显卡供电设计至少有一大一小两个扼流圈或者电感,这个也是最明显的,而且有数量较多的电容。

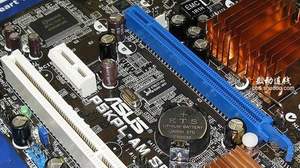

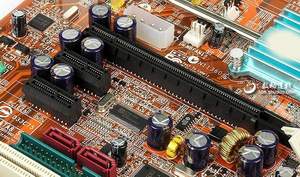

内存显卡供电

内存显卡供电

内存显卡供电

内存显卡供电

 内存显卡供电

方便看细节

  对于一款优秀的主板来说,在选购时除了前面所提的几点,使用是否方便也很重要,而这一点主要看主板的细节。

  首先,要看电源插口的位置。一般来说,主板的电源插口大多在内存插槽附近的边缘位置。这样设计最大的好处是用户可以方便地整理电源线。而部分主板则将电源插槽设计在主板的I/O接口附近,这样,主板的电源线要经过CPU散热器上方才能插上。不仅不方便,并且粗粗的一把电源线也会影响到机箱内风道的形成,进而影响机箱内的整体散热情况。

  其次,要看显卡插槽的位置及预留的空间。这样做的主要原因是目前主流显卡散热器的体积越来越大,双槽散热器几乎成了标准。这种情况下,如果显卡插槽紧邻PCI插槽,那么这个PCI插槽就无法使用。设计优秀的主板显卡插槽后面的空当会比较大,而且大多会将PCI-E 1×插槽设计在显卡插槽的下方(如图),不会因显卡过大影响其他配件。另外,有些主板支持两块独立显卡同时工作,而两根显卡插槽之间的空间若太小,也不利于显卡的散热。

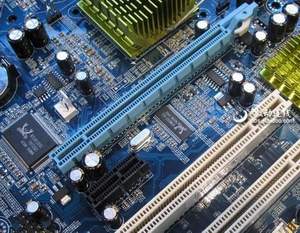

主板细节

原文(重新整理):电脑报论坛
